Sinis - GeoSky

Sinis - GeoSky

La solución Geosky consiste en una serie de accesorios que permiten utilizar Geopanel como sistema de encofrado horizontal para forjados. Geosky ofrece una variedad de opciones, cada una de las cuales responde a diferentes prioridades de obras: la configuración Geosky Y+H reduce los tiempos de espera antes del desencofrado parcial del sistema, mientras que la configuración HS permite tiempos de rotación de encofrado más lentos pero económicamente ventajosos. Después del desencofrado, los elementos Geopanel pueden ser utilizados de nuevo para otro forjado o para aplicaciones verticales como paredes o cimentaciones, lo que hace que el sistema sea extremadamente flexible en sus aplicaciones.

Manuales

Galería de imágenes


Componentes estructurales


Producto Largo (mm) Ancho (mm) Altura (mm) Peso (kg) Superficie
Geoplast GeoSky Y 605 191 200 2.67 0.036
Producto Ancho (mm) Largo (mm) Altura (mm) Peso (kg)
Geoplast GeoSky H 310 605 121 2.69
Producto Largo (mm) Ancho (mm) Altura (mm) Peso (kg)
Geoplast GeoSky Cuña 605 160 118 2,67
Producto Largo (mm) Ancho (mm) Altura (mm) Peso (kg)
Geoplast GeoSky HS 605 130 40 0,62
Producto Largo (mm) Altura (mm) Peso (kg)
Panel de Tabique Geoplast Panel 3x60 30 600 0,62
Panel de Tabique Geoplast Panel 4x60 40 600 0,69
Panel de Tabique Geoplast Panel 5x60 50 600 0,75
Panel de Tabique Geoplast Panel 15x60 150 600 2,04
Panel de Tabique Geoplast Panel 20x60 200 600 2,29
Panel de Tabique Geoplast Panel 25x60 250 600 2,59
Panel de Tabique Geoplast Panel 30x60 300 600 2,82
Panel de Tabique Geoplast Panel 35x60 350 600 3,53
Panel de Tabique Geoplast Panel 40x60 400 600 3,85
Panel de Tabique Geoplast Panel 120x60 1200 600 10,38
Producto Altura (cm) Largo (cm) Área Peso (kg)
Encoplas - Panel Recto 5-60 60 5 - -
Encoplas - Panel Recto 20-60 60,5 20,2 0,12 2,26
Encoplas - Panel Recto 25-60 60 25 0,15 2,47
Encoplas - Panel Recto 30-60 60 30 0,18 2,6
Encoplas - Panel Recto 35-60 60 35 0,21 3,35
Encoplas - Panel Recto 40-60 60 40 0,24 3,3
Encoplas - Panel Recto 45-60 60 45 0,27 4,1
Encoplas - Panel Recto 50-60 60 50 0,3 4,6
Encoplas - Panel Recto 20-180 20 180 0,36 7,1
Encoplas - Panel Recto 25-180 25 180 0,45 7,9
Encoplas - Panel Recto 30-180 30 180 0,54 8,82
Encoplas - Panel Recto 40-180 40 180 0,72 11,65
Encoplas - Panel Recto 50-180 50 180 0,9 13
Encoplas - Panel Recto 60-180 60 180 1,08 13,24
Encoplas - Panel Recto 60-120 60,5 120 0,72 11,1
Encoplas - Panel Recto 150-120 150 120 1,8 26
Encoplas - Panel Recto 55-60 - - 0,33 5,3
Encoplas - Panel Recto 45-180 - - 0,81 12,5
Encoplas - Panel Recto 35-180 - - 0,63 9,73
Producto Altura (mm) Ancho (mm) Largo (mt)
Viga Kaufmann HT20 1,50MT 200 80 1,50
Viga Kaufmann HT20 1,80MT 200 80 1,80
Viga Kaufmann HT20 2,10MT 200 80 2,10
Viga Kaufmann HT20 2,60MT 200 80 2,60
Viga Kaufmann HT20 2,90MT 200 80 2,90
Viga Kaufmann HT20 3,30MT 200 80 3,30
Viga Kaufmann HT20 3,60MT 200 80 3,60
Viga Kaufmann HT20 3,90MT 200 80 3,90
Viga Kaufmann HT20 4,50MT 200 80 4,50
Viga Kaufmann HT20 4,90MT 200 80 4,90
Producto Altura (mm) Ancho (mm) Largo (mt)
Viga Sinis HT20 1,50 MT 200 80 1,50
Viga Sinis HT20 1,80 MT 200 80 1,80
Viga Sinis HT20 2,10 MT 200 80 2,10
Viga Sinis HT20 2,60 MT 200 80 2,60
Viga Sinis HT20 2,90 MT 200 80 2,90
Viga Sinis HT20 3,30 MT 200 80 3,30
Viga Sinis HT20 3,60 MT 200 80 3,60
Viga Sinis HT20 3,90 MT 200 80 3,90
Viga Sinis HT20 4,50 MT 200 80 4,50
Viga Sinis HT20 4,90 MT 200 80 4,90
Producto Galvanizado Largo Cerrado (mt) Largo Extendido (mt) Rotura (kg) Carga Máx. Extendido (kg) Carga Máx. sin Extender (kg)

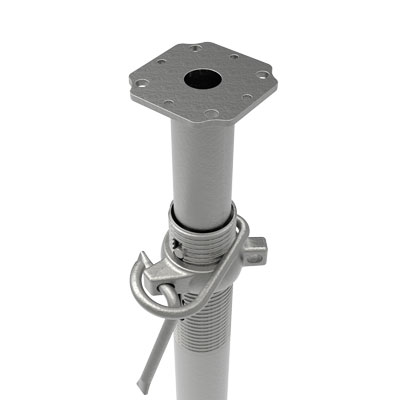

Puntal Sinis Pep 15 1,45/2,50 Caliente 1,45 2,50 3700 1950 2650
Puntal Sinis Pep 15 1,70/3,00 Caliente 1,70 3,00 3700 1950 2650
Puntal Sinis Pep 15 1,95/3,50 Caliente 1,95 3,50 3400 1790 2800
Puntal Sinis Pep 15 2,20/4,00 Caliente 2,20 4,00 3400 1870 3395
Puntal Sinis Pep 15 2,50/4,50 Caliente 2,50 4,50 3400 1870 3395
Puntal Sinis Pep 15 Inox 1,82/3,00 Acero al Níquel 1,82 3,00 3700 1950 2650
Puntal Sinis Pep 15 Inox 2,02/3,50 Acero al Níquel 2,02 3,50 3400 1790 2800
Puntal Sinis Pep 15 Inox 2,32/4,00 Acero al Níquel 2,32 4,00 3400 1870 3395
Producto Galvanizado Largo Cerrado (mt) Largo Extendido (mt)

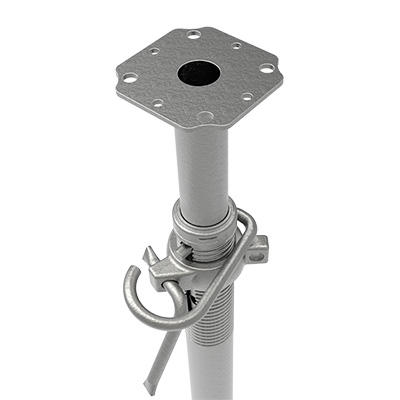

Puntal Sinis Pep 30 1,45/2,50 Caliente 1,5 2,5
Puntal Sinis Pep 30 1,70/3,00 Caliente 1,7 3
Puntal Sinis Pep 30 1,95/3,50 Caliente 2 3,5
Puntal Sinis Pep 30 2,20/4,00 Caliente 2,2 4
Puntal Sinis Pep 30 2,70/5,00 Caliente 2,7 5
Producto Largo Cerrado (mt) Largo Extendido (mt)

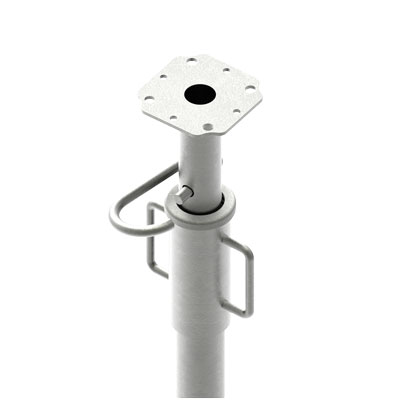

Puntal Sinis Euro 1,70/3,00 1,70 3,00
Puntal Sinis Euro 1,95/3,50 2 3,5
Puntal Sinis Euro 2,20/4,00 2,20 4
Producto Material Peso (kg) Galvanizado
Cabezal Sinis Fijo Sin Traba SAE 1020 3,20 Caliente
Cabezal Sinis Fijo Con Traba SAE 1020 3,20 Caliente
Producto Peso (kg) Terminación superficial Material
Trípode Universal con Ajuste por Traba 10 Galvanizado en Caliente SAE 1020
Trípode Universal con Ajuste por Tornillo 9,3 Galvanizado en caliente SAE 1020
Producto Material Largo (mm)

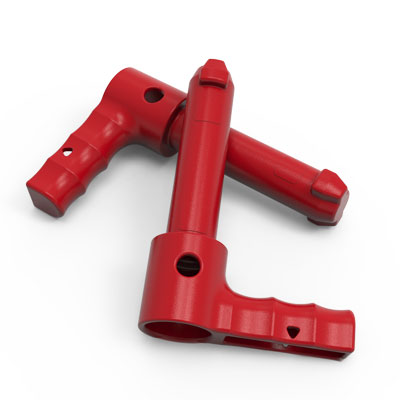

Manija de Conexión Geoplast Nylon 80
